1. Крыльчатки охлаждения для общепромышленных электродвигателей 56 - 355 габарита

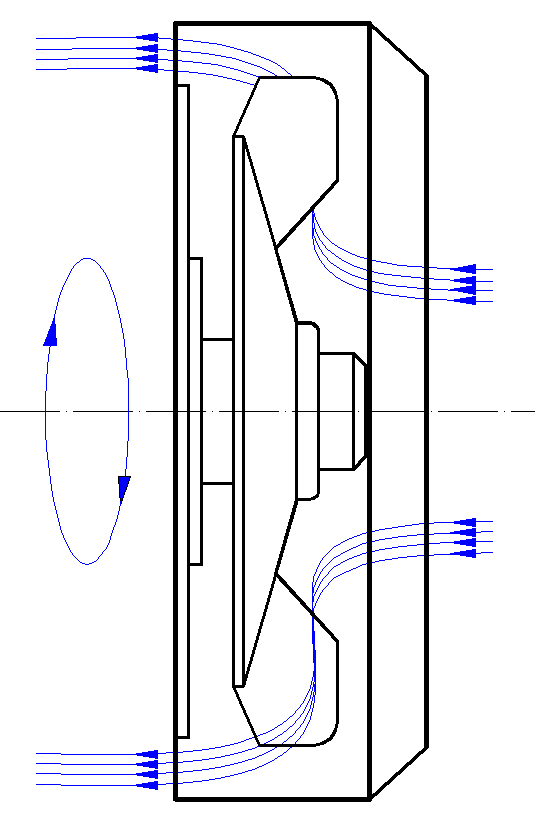

Назначение: Предназначены для охлаждения электрической машины в процессе работы. Устанавливаются на вал ротора, закрыты кожухом.
Габаритные размеры крыльчатки соответствуют размерам типовых крыльчаток электродвигателей АИР, А, 4А, 5А, АД - общепромышленных электродвигателей с привязкой мощностей по ГОСТ 51689-2000
Крыльчатки систематизированы и занесены в таблицу по высоте оси вращения (ВОВ) электродвигателя.

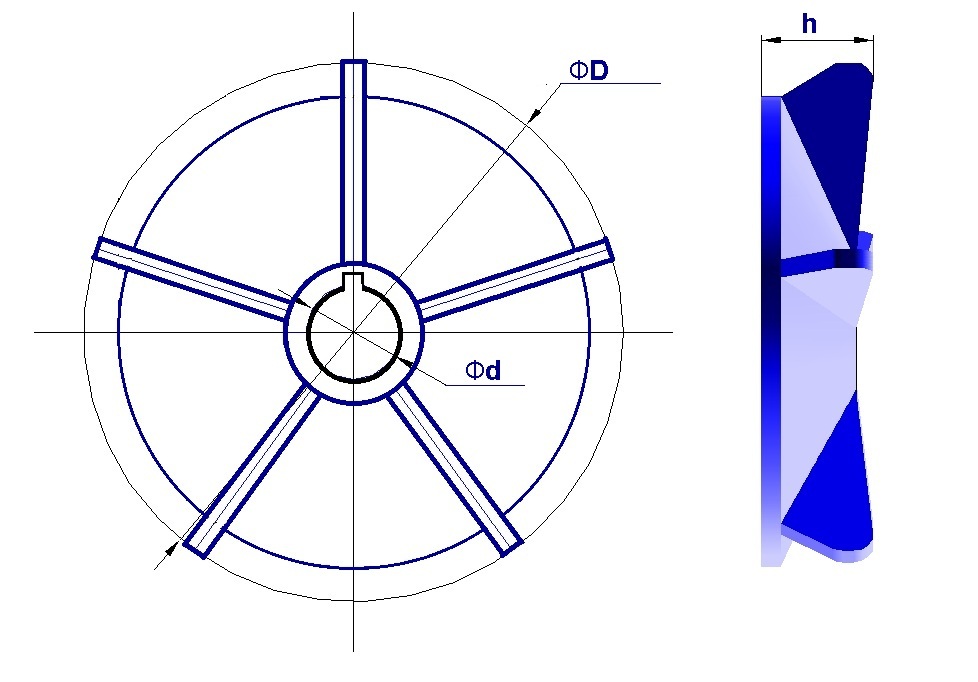

 Диаметр внешний D: 95, 110, 140, 145, 170, 180, 210, 225, 230, 250, 275, 275, 325, 360, 375, 385 мм
Диаметр внутренний (посадочный на валу) d: 11, 14, 19, 22, 24, 28, 32, 38, 42, 48, 55, 60, 65, 70, 75, 80 мм
Ширина крыльчатки h: 20, 21, 22, 24, 25, 28, 42, 45, 50, 55, 70, 65, 70, 80, 85, 90 мм
Количество ребер охлаждения: 5 - 9
Материал: полипропилен
Посадочный диаметр вала (внуренний крыльчатки) указан для электродвигателей серии АИР, А, 4А, 5А, АД
При установке крыльчаток на электродвигатели других типов, необходимо проверить на соответствие размеров крыльчатки размерам электродвигателя:
- d1 (D) - диаметр вала
- d30 (AC) - диаметр кожуха.
Изготавливаются по ТУ 29.32.30-001-81178107-2018 "Крыльчатки охлаждения для общепромышленных электродвигателей".
|
|
Наименование
и обозначение крыльчатки |
Габаритные размеры,
Dxdxh мм |
|
|

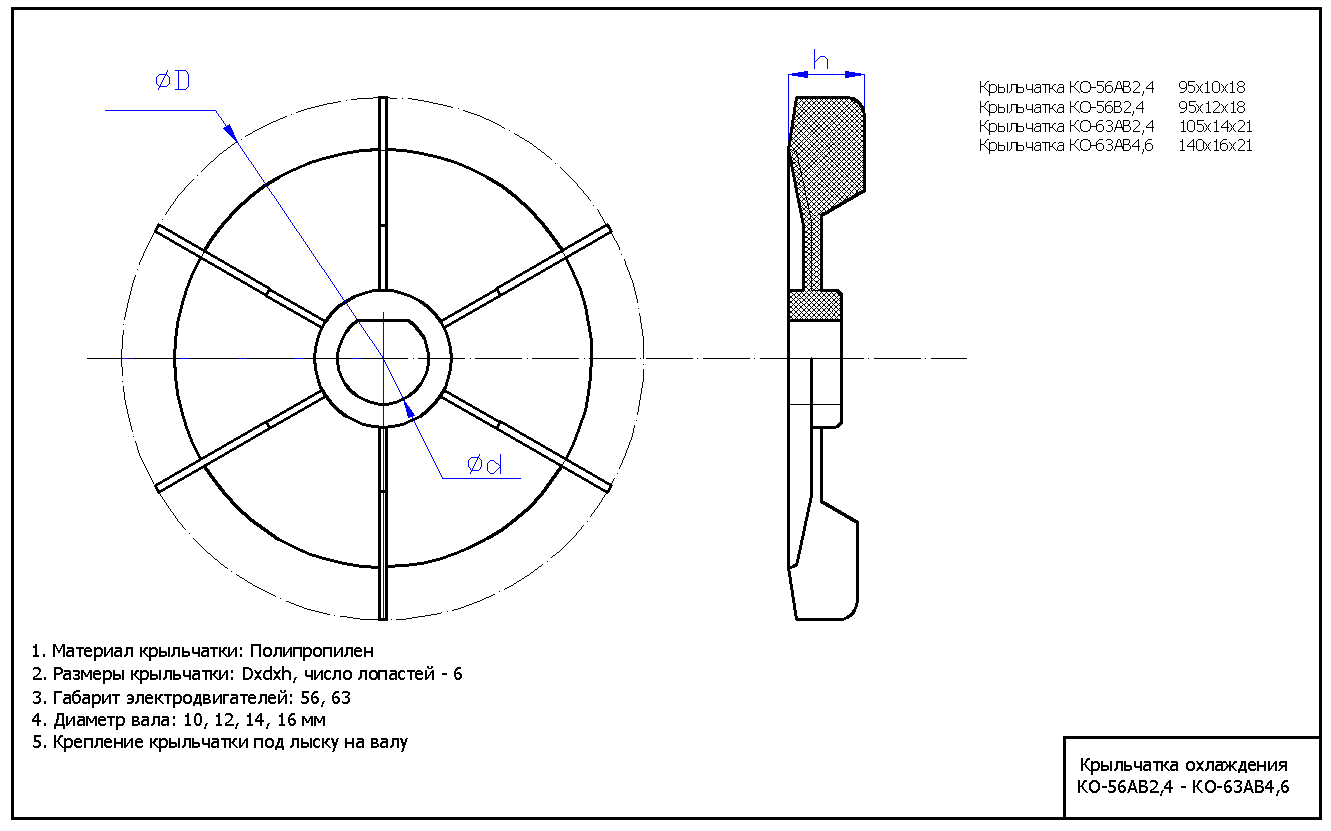

| Крыльчатка КО-56 |
95х10х18 |
56А2, 56В2, 56А4
|
250 |
| Крыльчатка КО-63 |
105х14х21 |
63А2, 63В2, 63А4, 63В4, 63А6, 63В6
|
250 |
| Крыльчатка КО-63 DIN |
140х16х21 |
63А2, 63В2, 63А4, 63В4, 63А6, 63В6
|
250 |
| Крыльчатка КО-71 |
135х19х21 |
71А2, 71В2, 71А4, 71В4, 71А6, 71В6, 71А8, 71В8
|
270 |
| Крыльчатка КО-80 |
140х22х28 |
80А2, 80В2, 80А4, 80В4, 80А6, 80В6, 80А8, 80В8
|
410 |
| Крыльчатка КО-90 |
140х24х30 |
90L2, 90L4, 90L6, 90L8, 90LВ8
|
425 |
| Крыльчатка КО-100 |
180х28х28 |
100S2, 100L2, 100S4, 100L4, 100L6, 100L8
|
450 |
| Крыльчатка КО-112 |
200х32х40 |
112М2, 112М4, 112МА6, 112МВ6, 112МА8, 112МВ8
|
475 |
| Крыльчатка КО-132-1 |
170х38х40 |
132М2, 132S4, 132М4,
|
625 |
| Крыльчатка КО-132-2 |
225х38х40 |
132S6, 132M6, 132S8, 132M8
|
625 |
| Крыльчатка КО-160-1 |
200х42х45 |
160S2, 160М2, 160S4, 160М4
|
850 |
| Крыльчатка КО-160-2 |
250х42х55 |
160S6, 160M6, 160S8, 160M8
|
850 |
| Крыльчатка КО-160 DIN |
250х44х60 |
160S2, 160М2, 160S4, 160М4, 160S6, 160M6, 160S8, 160M8
|
850 |
| Крыльчатка КО-180-1* |
230х48х60 |
180S2, 180М2, 180S4, 180М4
|
1250 |
| Крыльчатка КО-180-2 |
275х48х55 |
180M6, 180M8
|
1250 |
| Крыльчатка КО-180 DIN |
295х52х60 |
180S2, 180М2, 180S4, 180М4180M6, 180M8
|
1250 |
| Крыльчатка КО-200-1* |
270х55х65 |
200M2, 200L2, 225M2
|
1750 |
| Крыльчатка КО-200 DIN |
250х58х60 |
200M2, 200L2, 200M4, 200L4, 200M6, 200L6, 200M8, 200L8
|
1750 |
| Крыльчатка КО-200-2 |
345х60х85 |
200M4, 200L4, 200M6, 200L6, 200M8, 200L8
|
1750 |
| Крыльчатка КО-225-1* |
300х60х70 |
200M2, 200L2, 225M2
|
1750 |
| Крыльчатка КО-225 DIN |
345х62х65 |
225M2, 225M4, 225M2, 225M4
|
1950 |
| Крыльчатка КО-225-2 |
360х65х60 |
225M4, 225M6, 225M8
|
2100 |
| Крыльчатка КО-250-1* |
300х65х70 |
250S2, 250M2
|
2100 |
| Крыльчатка КО-250 DIN |
360х68х65 |
250S2, 250M2, 250S4, 250M4, 250S6, 250M6, 250S8, 250M8
|
2100 |
| Крыльчатка КО-250-2 |
360х70х65 |
250S4, 250M4, 250S6, 250M6, 250S8, 250M8
|
2100 |

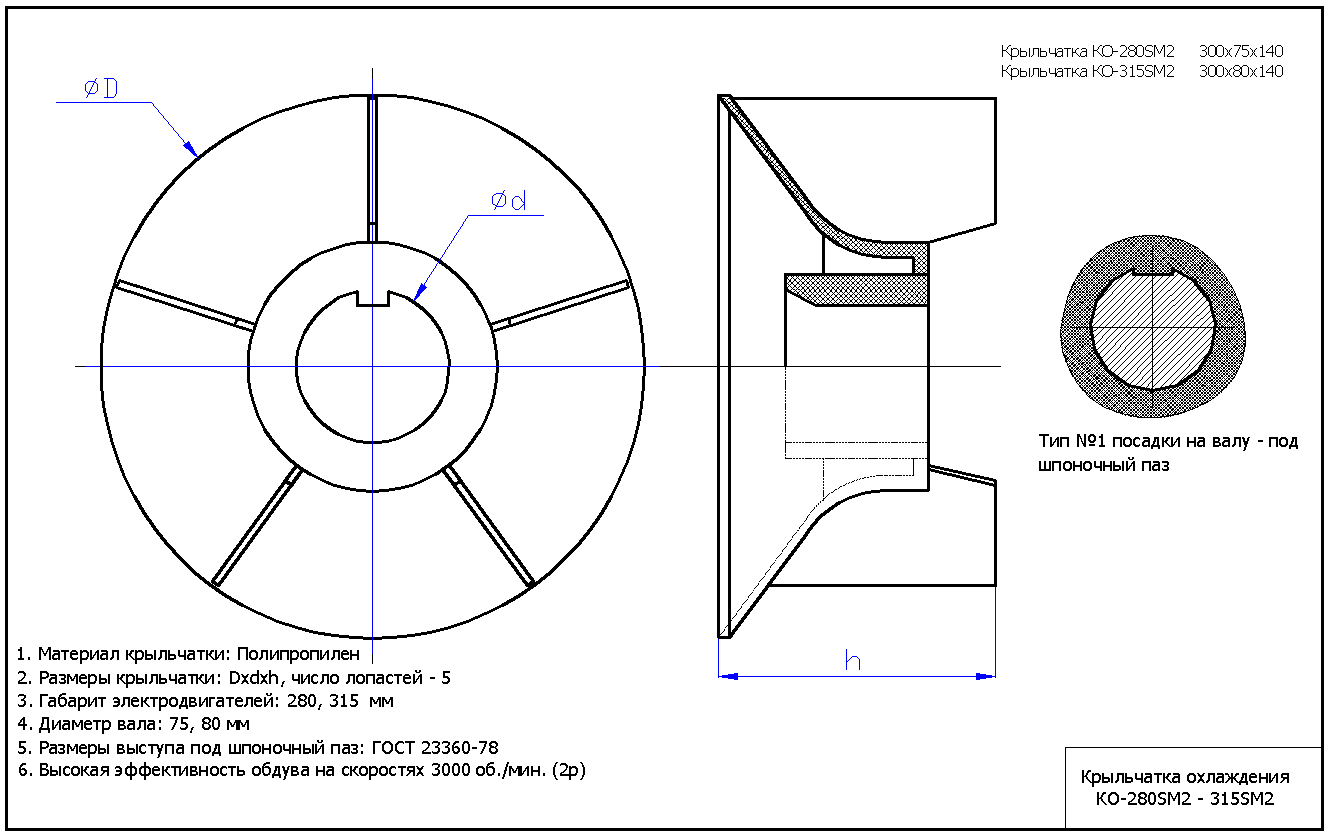

| Крыльчатка КО-280-1 |
375х75х90 |
280S2, 280M2, 315S2, 315M2
|
2250 |
| Крыльчатка КО-280-2 |
385х80х90 |
280S4, 280M4,280S6, 280M6, 280S8, 280M8
|
2250 |
| Крыльчатка КО-315-1 |
375х75х90 |
315S2, 315M2
|
2250 |

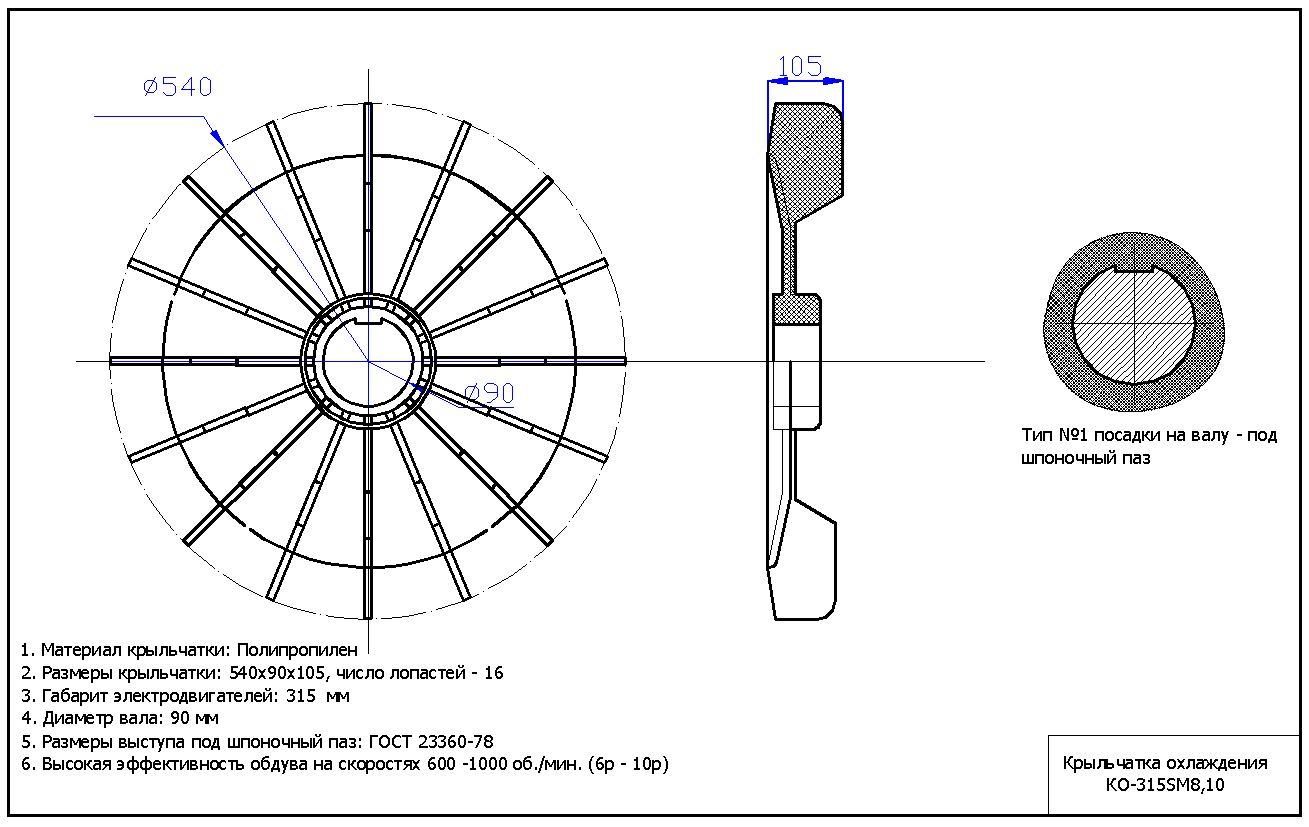

| Крыльчатка КО-315-2 |
540х90х95 |
315S4, 315M4, 315S6, 315S8, 315M6, 315M8
|
3125 |
| Крыльчатка КО-355-1* |
540х85х95 |
355S2, 355M2
|
3125 |
| Крыльчатка КО-355-2* |
540х95х95 |
355S4, 355S6, 355М4, 355М6,
|
3550 |

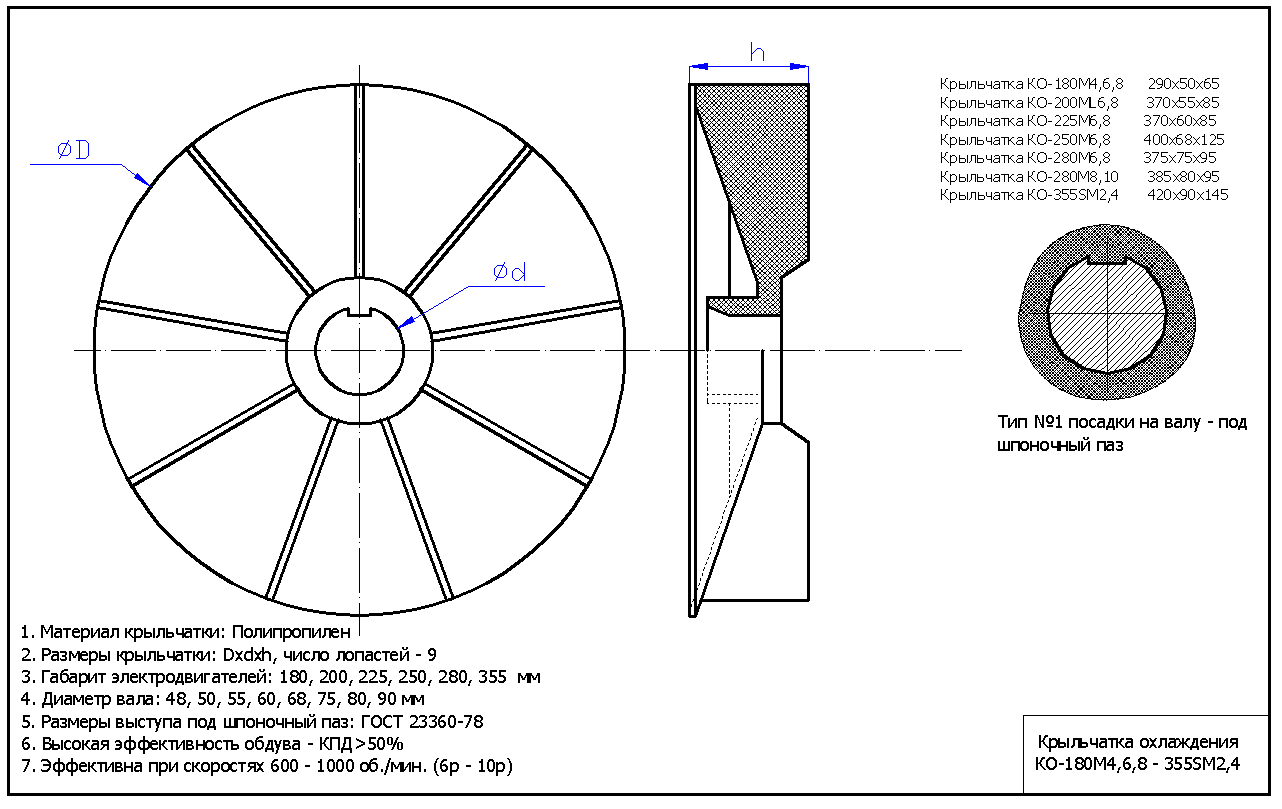

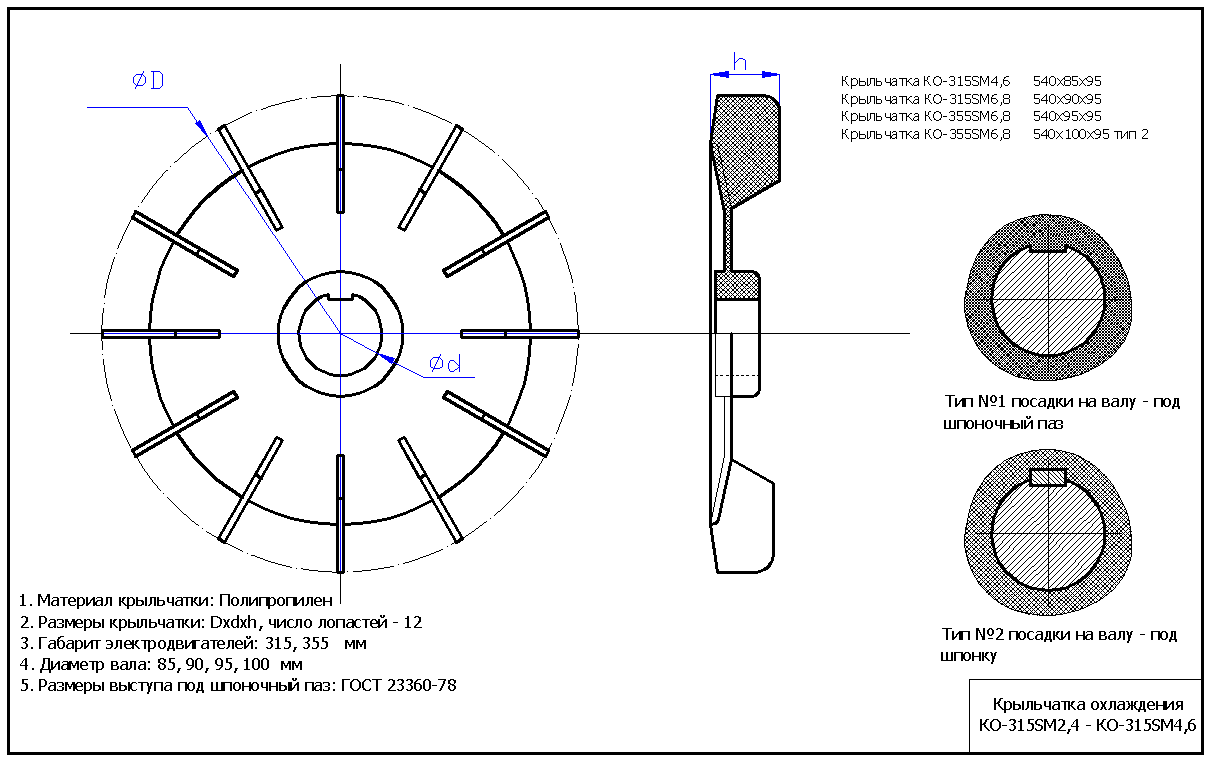

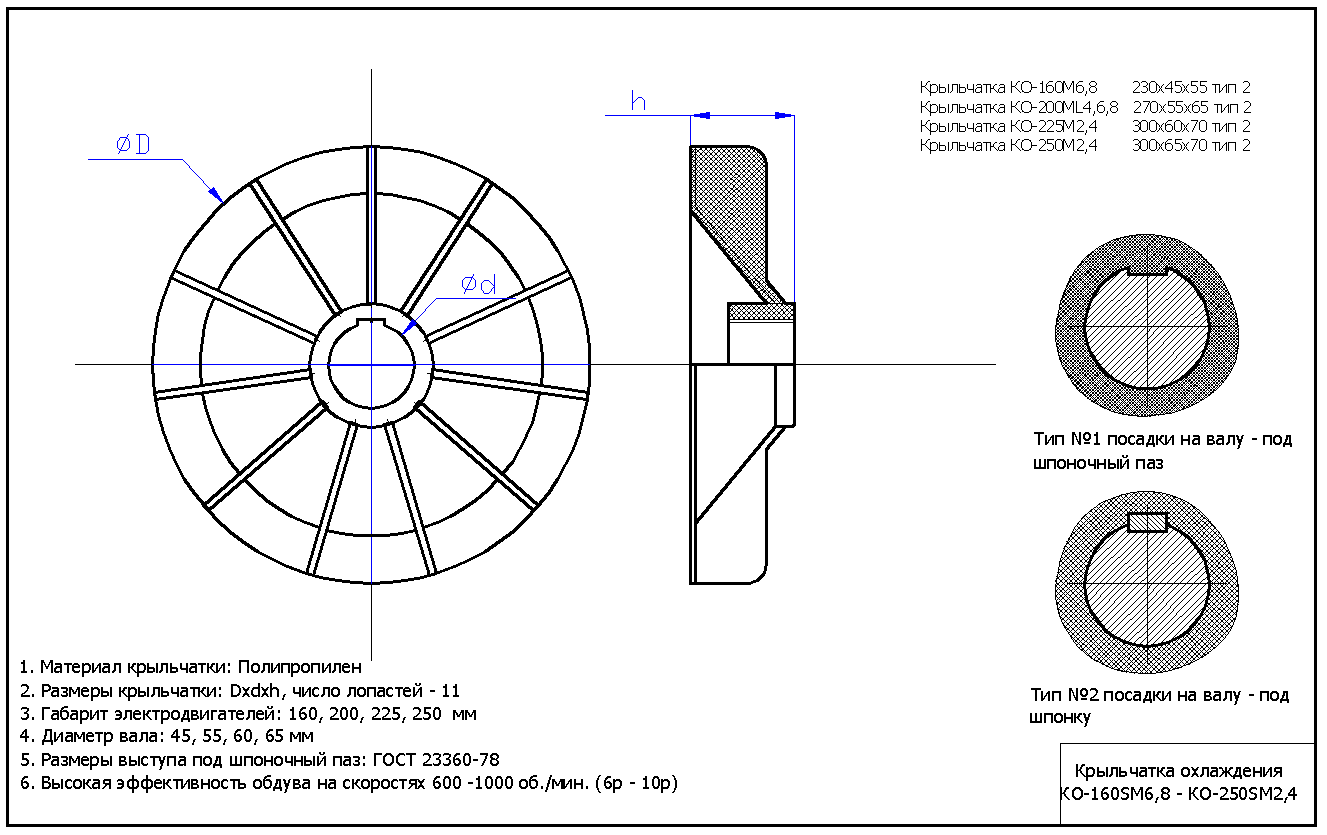

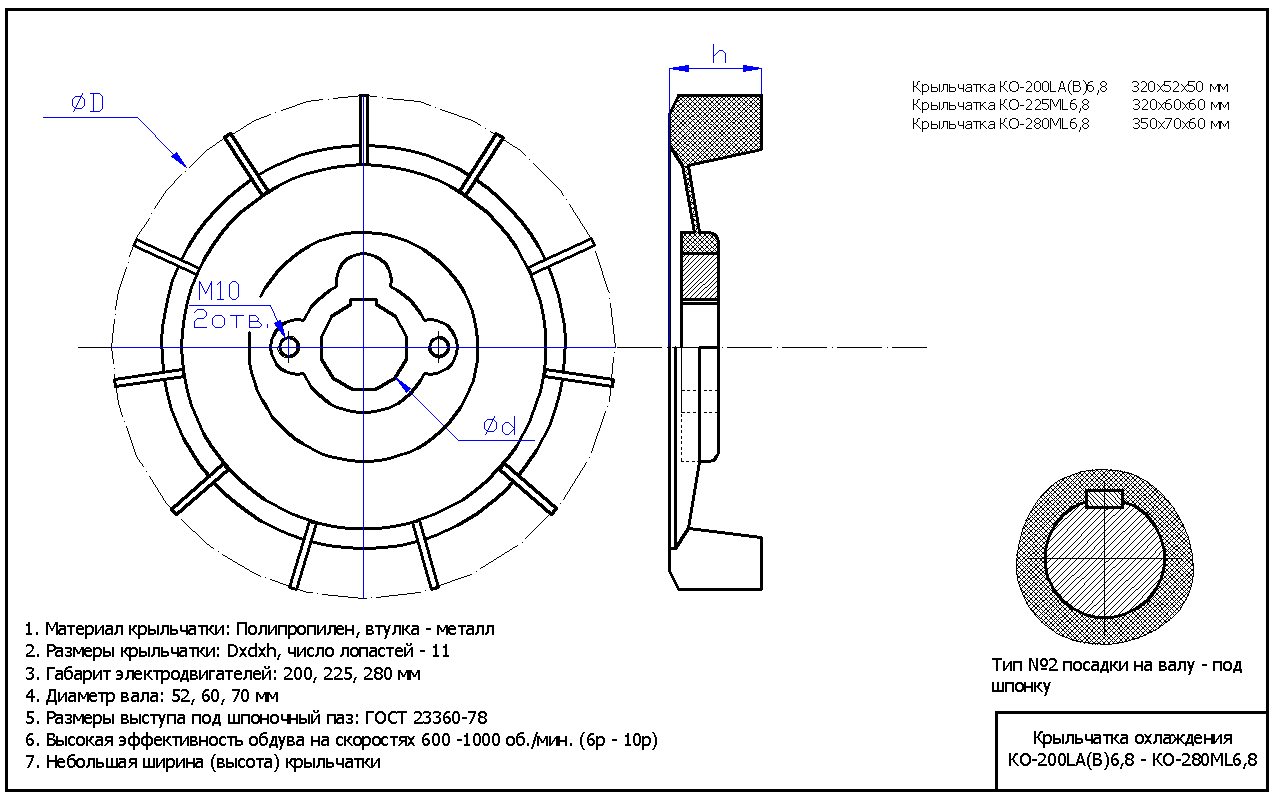

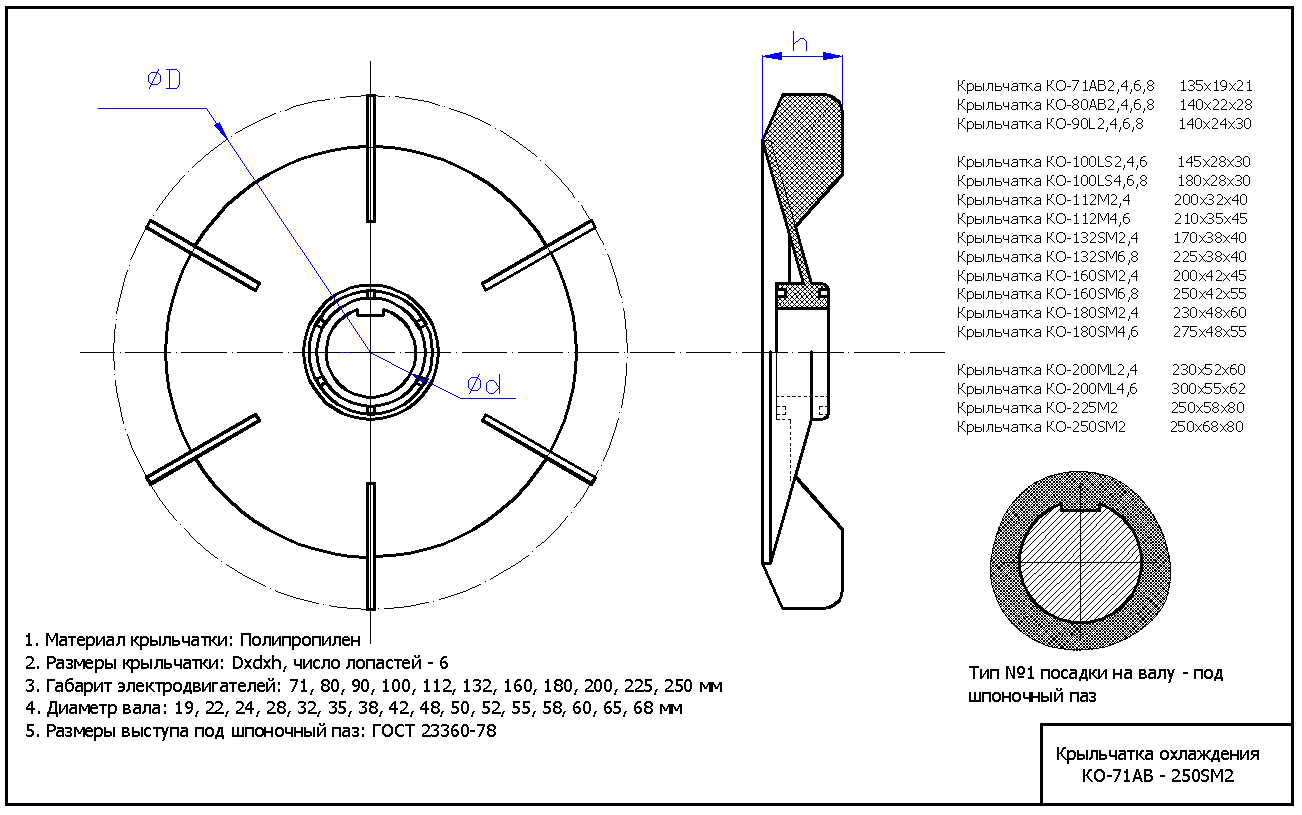

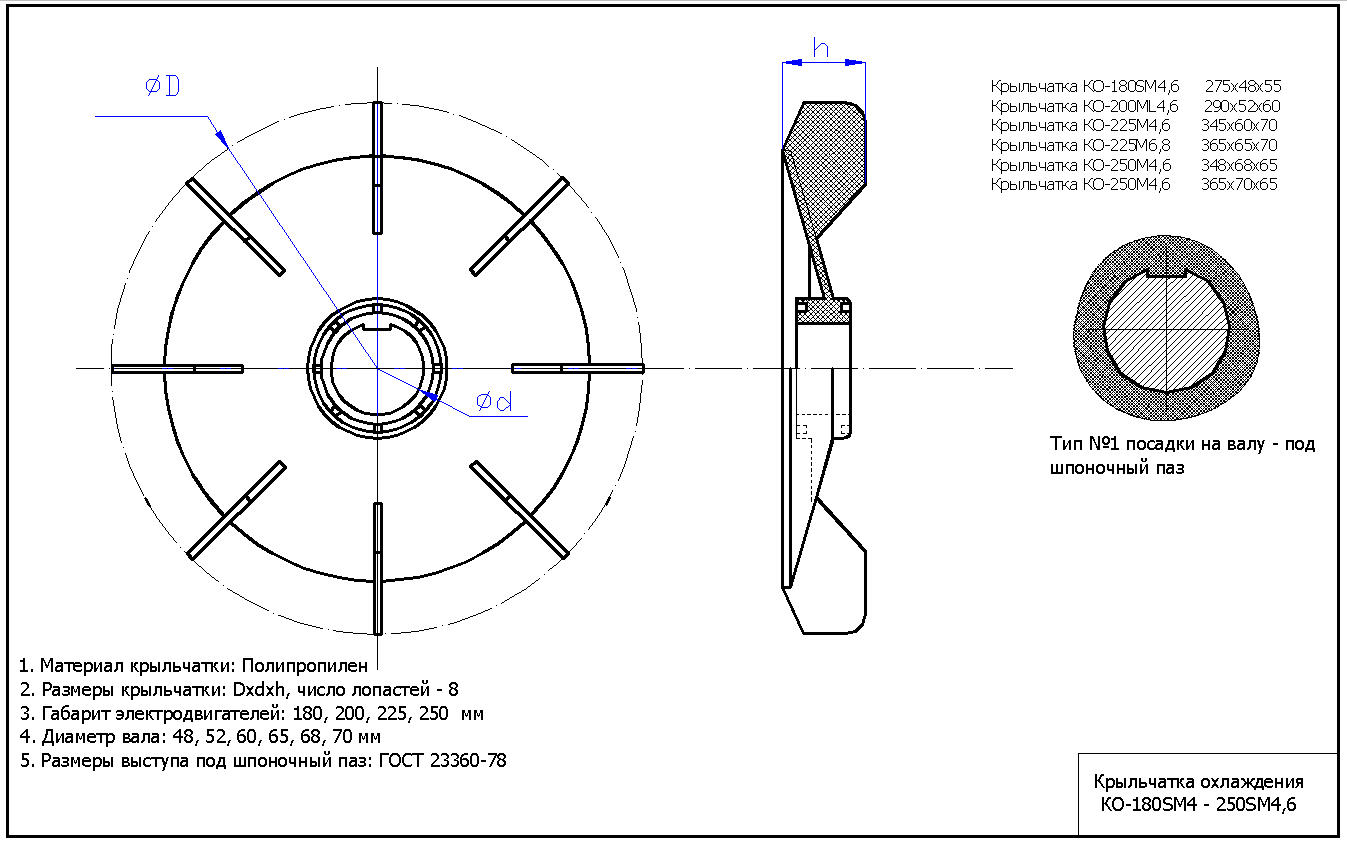

Примечание: Втулка крыльчатки изготовлена под шпоночный паз, см. рис.1 или под шпонку, см. рис.2, для крыльчаток, обозначенных *
Размеры выступа/паза на втулке крыльчатки приведены в соответствие с ГОСТ 23360-78 "Шпонки призматические".
Обознаечние "DIN" означает, что посадочный диаметр вала отличается от размеров d1(D) ГОСТ 51689-2000.
⇑
2. Крыльчатки охлаждения для общепромышленных электродвигателей 132 - 355 габарита
Назначение: Предназначены для охлаждения электрической машины в процессе работы. Устанавливаются на вал ротора, закрыты кожухом.
Габаритные размеры крыльчатки соответствуют размерам типовых крыльчаток электродвигателей АИР, 5АИ, 5А, АВР, ВР, ВРП - общепромышленных электродвигателей с привязкой мощностей по ГОСТ 51689-2000
Крыльчатки систематизированы и занесены в таблицу по высоте оси вращения (ВОВ) электродвигателя.
Диаметр внутренний (посадочный на валу) d: 42, 45, 55, 60, 65, 70, 75 мм
Материал: алюминий
 |
 |
|
|
Наименование
и обозначение крыльчатки |
Габаритные размеры,
Dxdxh мм |
|
|
| Крыльчатка (вентилятор) ВОВ-132М2 |
205х42х55 |
132М2
|
3620 |
| Крыльчатка (вентилятор) ВОВ-132SМ4,6,8 |
240х42х55 |
132S4, 132М4, 132S6, 132M6, 132S8, 132M8
|
3620 |
| Крыльчатка (вентилятор) ВОВ-160SМ2 |
255х45х50 |
160S2, 160М2
|
3940 |
| Крыльчатка (вентилятор) ВОВ-160SМ4,6,8 |
290х45х70 |
160S4, 160М4, 160S6, 160M6, 160S8, 160M8
|
3940 |
| Крыльчатка (вентилятор) ВОВ-180SМ2 |
280х55х68 |
160S2, 160М2
|
4880 |
| Крыльчатка (вентилятор) ВОВ-180SМ4,6,8 |
320х55х80 |
160S4, 160М4, 160S6, 160M6, 160S8, 160M8
|
4880 |
| Крыльчатка (вентилятор) ВОВ-200МL2 |
290х60х65 |
200M2, 200L2
|
7550 |
| Крыльчатка (вентилятор) ВОВ-200МL4,6,8 |
330х60х85 |
200M4, 200L4, 200M6, 200L6, 200M8, 200L8
|
7550 |
| Крыльчатка (вентилятор) ВОВ-225М2,4 |
290х65х70 |
225M2, 225M4, 225M2, 225M4
|
8180 |
| Крыльчатка (вентилятор) ВОВ-225М4,6,8 |
375х65х90 |
225M4, 225M6, 225M8
|
8180 |
| Крыльчатка (вентилятор) ВОВ-250SМ2 |
320х70х75 |
250S2, 250M2
|
8970 |
| Крыльчатка (вентилятор) ВОВ-250SМ4,6,8 |
415х75х95 |
250S4, 250M4, 250S6, 250M6, 250S8, 250M8
|
8970 |
| Крыльчатка (вентилятор) ВОВ-280SМ2 |
360х75х80 |
280S2, 280M2, 315S2, 315M2
|
9280 |
| Крыльчатка (вентилятор) ВОВ-280SМ4,6,8 |
440х75х100 |
280S4, 280M4,280S6, 280M6, 280S8, 280M8
|
9280 |
| Крыльчатка (вентилятор) ВОВ-315SМ2 |
360х75х80 |
280S2, 280M2, 315S2, 315M2
|
9280 |
| Крыльчатка (вентилятор) ВОВ-315SМ4,6,8 |
490х75х115 |
315S4, 315M4, 315S6, 315S8, 315M6, 315M8
|
12120 |
⇑
|
